| How to install |
|---|
 |
01
상자부착
가) 상자를 넣고 나사못 또는 나사로 조인다. · 래치볼트의 경사진 쪽이 문이 닫혀지는 방향으로 향하게 한다. · 나사규격, 3/16 ~ 24 (철문일 경우) |
|---|
|
02

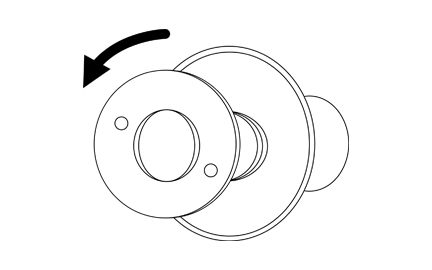

부착판 분리
가) 몸체를 잡고(고정) 안쪽문 손잡이에 부착되어 있는 부착판을 시계 반대 방향으로 돌려서 분리합니다. |
 |
|---|
 |
03
바깥 손잡이 결합
가) 열쇠를 뽑는다. (키를 꼽고 설치 시 키가 안 빠질 수 있습니다. 나) 4각봉의 홈과 4각 구멍속에 돌기부를 맞추어 밀어 넣는다. 다) 기둥을 기둥구멍에 밀어 넣는다. 라) 손잡이 축을 축구멍에 넣는다. |
|---|
|
04
부착판으로 조임
문 안쪽에 플라스틱 부싱과 부착판을 대고 부착 나사로 힘껏 조인다. 나사를 조인 후 열쇠로 데드볼트의 동작이 잘 되는가를 확인하고, 손잡이로 래치볼트의 동작을 확인한다. |
 |
|---|
 |
05
안쪽 손잡이 고정
가) 4각봉을 4각 구멍에 맞추어 밀어 넣으면서 나) 손잡이 축을 축 구멍에 맞추고 조임쇠를 사용하여 나사부를 오른쪽으로 돌려 힘껏 조인다. |
|---|
|
06
받이판 고정
받이판 상자를 넣은 후 받이판을 대고서 드라이버로서 나사못(나사)을 단단히 조인다. |
 |
|---|
| 현관정 | 현관레버형 | 침실용 레버 | |
|---|---|---|---|
| 욕실용 레버 | 목문 원통형 | 31LC 시리즈 스테인레스 | |
| How to install |
|---|
|
|---|
|
01상자부착
가) 상자를 넣고 나사못 또는 나사로 조인다. · 래치볼트의 경사진 쪽이 문이 닫혀지는 방향으로 향하게 한다. · 나사규격, 3/16 ~ 24 (철문일 경우) |
|
|---|
| 02부착판 분리 가) 몸체를 잡고(고정) 안쪽문 손잡이에 부착되어 있는 부착판을 시계 반대 방향으로 돌려서 분리합니다. |
|
|---|
|
03
바깥 손잡이 결합
가) 열쇠를 뽑는다. (키를 꼽고 설치 시 키가 안 빠질 수 있습니다. 나) 4각봉의 홈과 4각 구멍속에 돌기부를 맞추어 밀어 넣는다. 다) 기둥을 기둥구멍에 밀어 넣는다. 라) 손잡이 축을 축구멍에 넣는다. |
|
|---|
| 04 부착판으로 조임 문 안쪽에 플라스틱 부싱과 부착판을 대고 부착 나사로 힘껏 조인다. 나사를 조인 후 열쇠로 데드볼트의 동작이 잘 되는가를 확인하고, 손잡이로 래치볼트의 동작을 확인한다. |
|
|---|
| 05 안쪽 손잡이 고정 가) 4각봉을 4각 구멍에 맞추어 밀어 넣으면서 나) 손잡이 축을 축 구멍에 맞추고 조임쇠를 사용하여 나사부를 오른쪽으로 돌려 힘껏 조인다. |
|
|---|
| 06 받이판 고정 받이판 상자를 넣은 후 받이판을 대고서 드라이버로서 나사못(나사)을 단단히 조인다. |
